Rational Rose

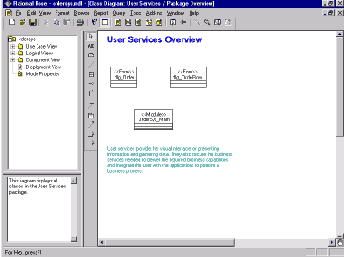

Продукт №1 в программном списке Rational. Следуя рекомендации и практическому опыту, данный продукт позиционируется для использования проектировщиками, аналитиками, разработчиками. ROSE является уникальным CASE-средством, чьи графические возможности, основанные на UML (Universal Modeling Language - универсальном языке моделирования), способны решить любые задачи, связанные с любым проектированием и моделированием: от общей модели процессов (абстрактной) предприятия до конкретной (физической) модели класса в создаваемом ПО. Работа в Rational Rose заключается в проектировании определенного вида диаграмм, задавая при этом все свойства, отношения и взаимодействие друг с другом.

При разработке любой информационной системы в первую очередь возникает проблема взаимопонимания подрядчика и заказчика уже на стадии договоренности о структуре системы. Имея такой инструмент, как Rose, проектировщик (аналитик) всегда может показать заказчику не абстрактное словесное описание процесса, а его конкретную модель (на экране ПК или в печатном виде - неважно!). Значит, Rose позволит быстрее утрясти с заказчиком все детали планируемой системы. Как говорилось выше, RUP описывает все артефакты (документы), возникающие по ходу проекта, так и в Rose результатом моделирования является файл с моделью, которую проектировщик передает следующему звену сотрудников - кодировщикам, которые дополняют полученную логическую модель системы моделями конкретных классов на конкретном языке программирования.

Необычайно богатый набор средств Rose предоставляет разработчикам:

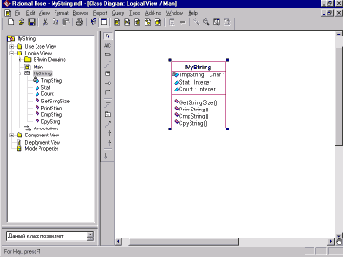

Проектирование систем - кодогенерация. Позволяет нарисованную модель преобразовать в описание на конкретном языке программирования. Поддерживается: С++, Ada, Java, Basic, Xml, . Также к Rose сторонними компаниями разрабатываются специальные мосты к не входящим стандартную поставку языкам, например, к .

Возможности обратного проектирования - реинжениринга, когда готовую информационную систему (например, на С++) или базу данных (на Oracle) "закачивают" в Rose с целью получения наглядной визуальной (структурной) модели.

Round-trip engineering - сочетает возможности первых двух подходов, когда создается система, а по прохождении некоторого времени эволюционного периода (доработок) подвергается вновь реинженирингу и вновь кодогенерации..

В данное время Rational Rose поставляется в следующих редакциях:

- позволяет проектировать любые системы и базы данных без возможности кодогенерации.

Продукт направлен на аналитиков, проектировщиков

- узкоспециализированная версия, способная проводить 100% кодогенерацию и реинжениринг только на С и С++. Имеет неполный набор диаграмм

Продукт направлен только на разработчиков

Rose Enterprise - наиболее полная версия, включает в себя все вышеописанные возможности.

Продукт направлен на проектировщиков, аналитиков, разработчиков широкого профиля.

Итак, первый этап полностью покрыт.

Следующим шагом на пути построения грамотной системы будет построение документооборота компании в соответствии со всеми возможными стандартами, чтобы документы целиком и полностью отражали реальное состояние дел.

Инструментом автоматизации документооборота занимается следующий продукт…
